产品系列

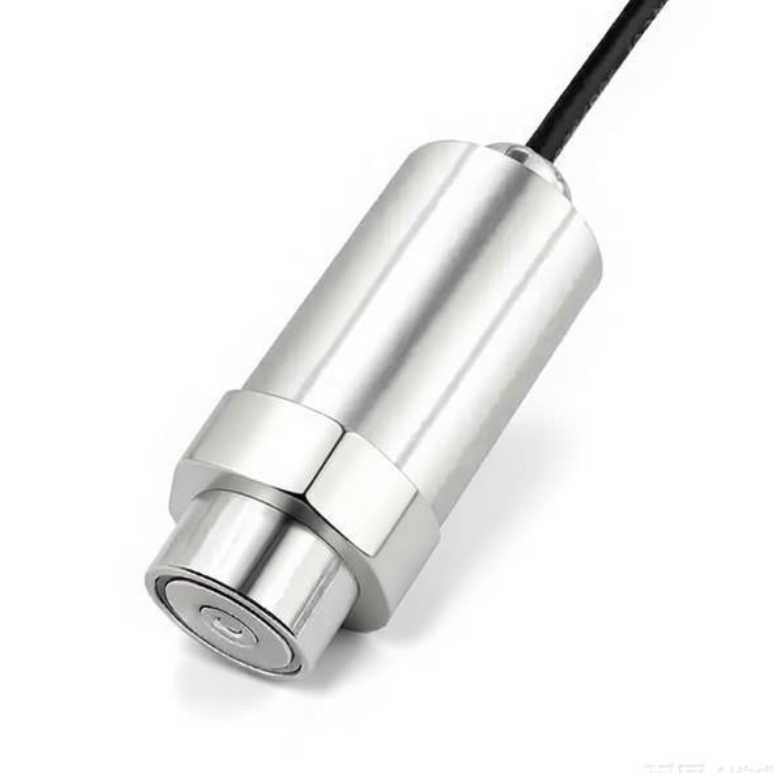

有线温振传感器
CSMS2系列是一款集成振动和温度双功能的产品，具有频响宽、精度高、抗干扰能力强、气密性好、寿命长等性能优点，是应用于有矿用防爆要求的振动温度信号测量、监测系统最佳配接产品。该产品仅适合温度及动态振动加速度的测量。
1. 设计特性：
• 海拔高度不超过2000m
· 周围环境温度：0℃～+40℃
· 周围空气相对湿度：不大于95%（+25℃）
· 大气压力：80kPa～106kPa
· 在具有甲烷和煤尘爆炸性气体混合物的危险场所
• 无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所
• 无滴水的场所
2. 产品优势
• 集成振动和温度双功能
• 频响宽、精度高
• 抗干扰能力强、气密性好
• 使用寿命长
• 具有防爆功能
• 海拔高度不超过2000m
· 周围环境温度：0℃～+40℃
· 周围空气相对湿度：不大于95%（+25℃）
· 大气压力：80kPa～106kPa
· 在具有甲烷和煤尘爆炸性气体混合物的危险场所
• 无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所
• 无滴水的场所
2. 产品优势
• 集成振动和温度双功能
• 频响宽、精度高
• 抗干扰能力强、气密性好
• 使用寿命长
• 具有防爆功能

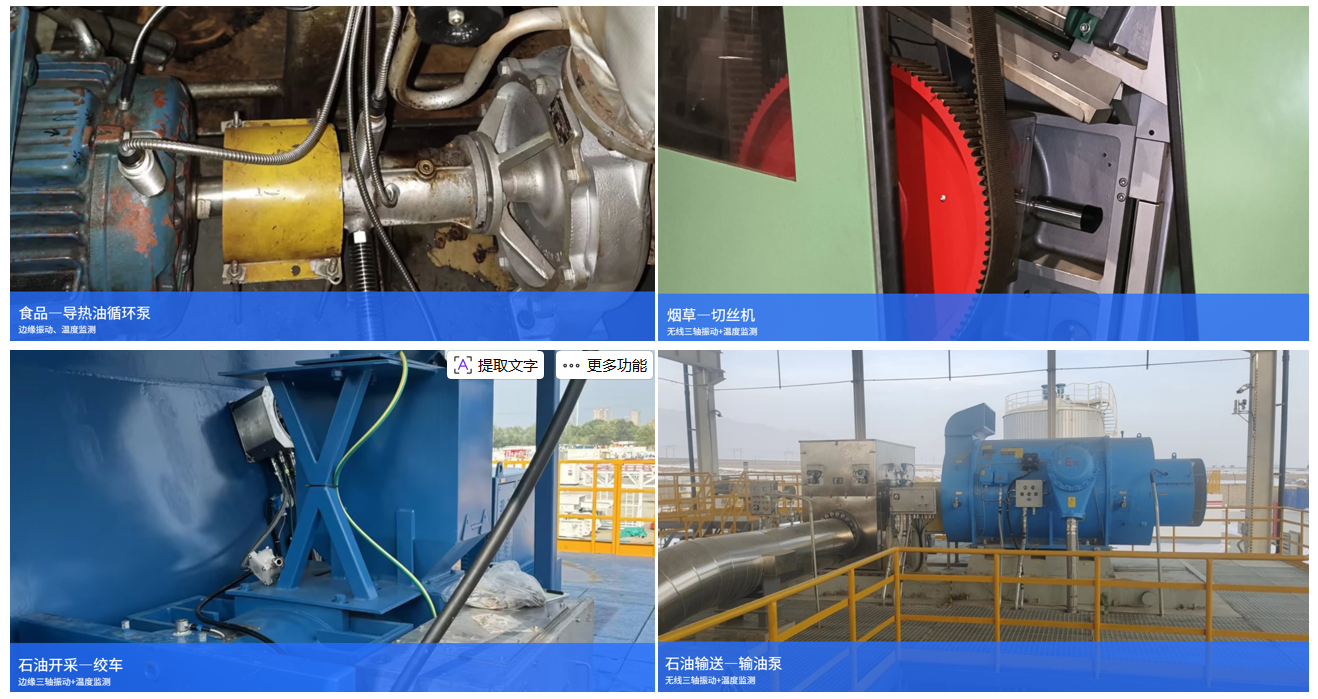

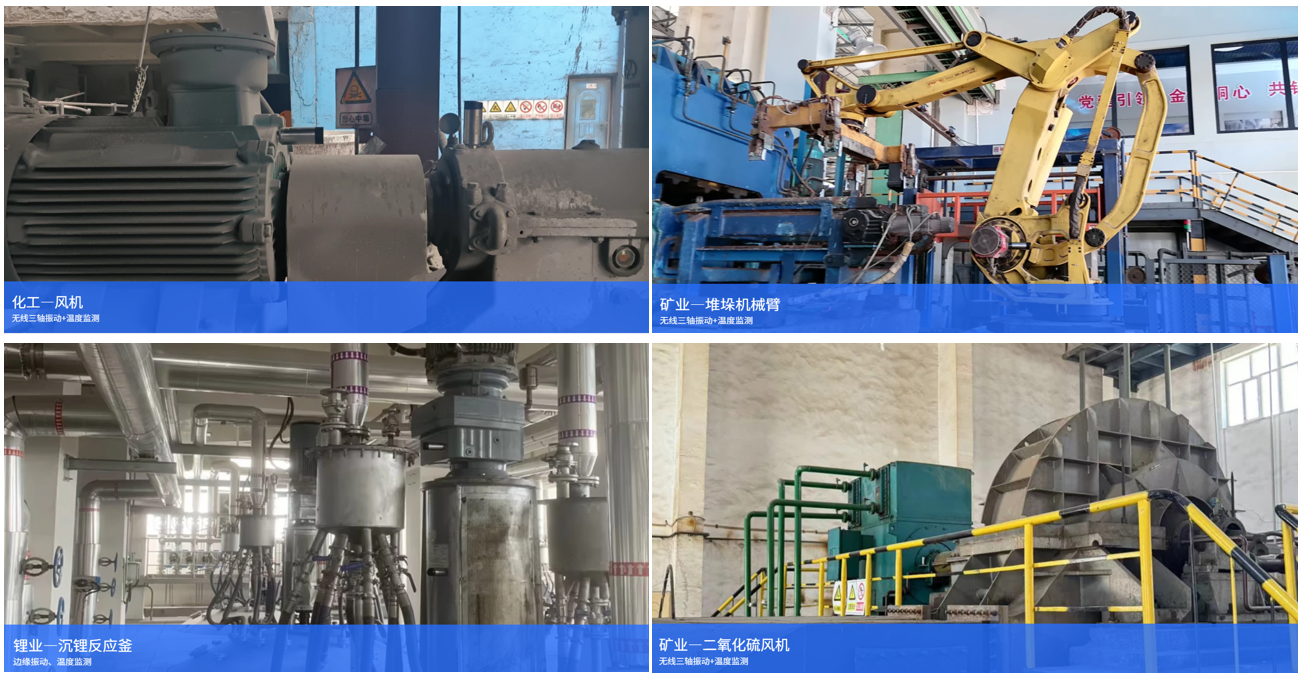

适用于风机、水泵、减速机等设备的振动和表面温度数据采集，为工业设备在线监测提供了高效、便捷的解决方案。
|
规格清单
|
测试条件 25℃,24Vdc 4mA@160Hz
|
||
|
参数列表
|
规格
|
单位
|
|
|
振动性能
|
|||
|
测量范围
|
80
|
g
|
|
|
输出信号
|
0～8000
|
mV
|
|
|
振动测量误差
|
±8
|
% 真值
|
|
|
温度传感器参数
|
|||
|
温度测量范围
|
-40～125
|
℃
|
|
|
0℃输出电压
|
500
|
mV
|
|
|
灵敏度
|
10
|
mV/℃
|
|
|
温度测量误差
|
±5
|
℃
|
|
|
输出电压范围
|
100～1750
|
mV
|
|
|
电气特性
|
|||
|
激励电压
|
18～25（Type 24）
|
Vdc
|
|
|
恒流源电流
|
2～10（Type 4）
|
mA
|
|
|
偏置电压
|
12±2
|
Vdc
|
|
|
输出阻抗
|
<100
|
Ω
|
|
|
外壳与带电回路绝缘阻抗(@100Vdc)
|
>100
|
MΩ
|
|
|
工频耐压（外壳与带电回路）
|
1000
|
Vac
|
|
|
宽带噪声(RMS)
|
≤100
|
μV
|
|
|
工作环境
|
|||
|
工作温度范围
|
0～40
|
℃
|
|
|
冲击极限
|
5000
|
g
|
|
|
防护等级
|
IP67
|
|
|
|
物料参数
|
|||
|
密封方式
|
激光焊接
|
|
|
|
壳体材料
|
316L不锈钢
|
|
|
|
敏感材料及方式
|
压电陶瓷 剪切
|
|
|
|
电气输出方式
|
3-pin MIL-C-5015
|
|
|
|
屏蔽与隔离
|
内部屏蔽，隔离
|
|
|
|
重量
|
85
|
gram
|
|
|
附件
|
|
|
|
|
转接螺栓
|
1/4-28转M6
|
|
|
