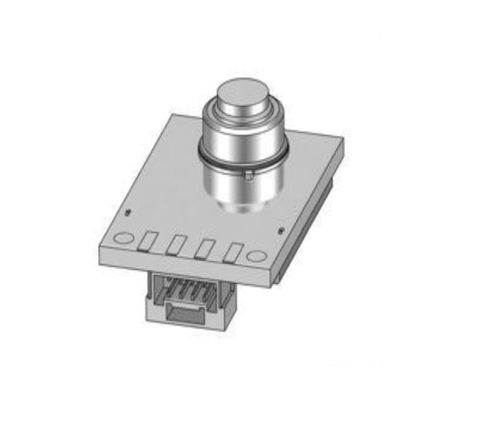

16*16红外阵列测温模组
CSMTP11616是一款近距离红外热电堆陈列式测温模组通过I2C数字输出接口连续输出256个温度值/帧，最大帧率可达8帧/秒，中测智能传感独立的热点成像算法将16*16合计256个温度值进行红外成像；该模组测温范围宽，测温精度高，高精准的温度值输出稳定、监测到位，更能提供较低像素的热成像图片，可实现高精度的全方位多陈列热点温度检测及人员在动&静态时人体存在感应。
•工作电压：5V/DC
•有效像素数:16*16
•最大帧率：8FPS
•输出接口：I2C
•输出信号：256 个温度值/1FPS
•测温范围：-20°C ~ 150°C
•视角：72 °DFOV
•测温距离：≤1.5米
•温度测量精度：0.5℃
•温度测量误差：0.05℃（ Tamb=25℃，Tobj=25℃）
•工作温度：-20°C ~ 65°C
•模组尺寸：L26*W18*H11.5mm
•有效像素数:16*16
•最大帧率：8FPS
•输出接口：I2C
•输出信号：256 个温度值/1FPS
•测温范围：-20°C ~ 150°C
•视角：72 °DFOV
•测温距离：≤1.5米
•温度测量精度：0.5℃
•温度测量误差：0.05℃（ Tamb=25℃，Tobj=25℃）
•工作温度：-20°C ~ 65°C
•模组尺寸：L26*W18*H11.5mm
成像效果
CSMTP11616红外热成像模组作为一种能够非接触、实时感知物体表面温度分布的核心传感部件，已广泛应用于工业、安防、医疗、消费电子等多个领域，成为智能化监测与诊断的关键技术之一：
1. 工业制造设备：设备状态监测与预测性维护
红外热成像模组被集成于各类工业设备中，用于实时监控关键部件的温度变化，提前发现过热隐患，避免突发停机；
● 电力设备：检测高压接头、开关柜触点等部位的异常温升，预防电弧、短路事故 ；
● 机械与电机监控：监测轴承、齿轮箱、电机定子/转子温差，实现故障预警 ；
● 电子制造：对PCB板进行“热CT扫描”，定位虚焊、短路等微小缺陷，提升良品率；
● 石油化工与冶金：监控管道堵塞、反应釜热斑、储罐液位及钢水包状态，保障生产安全；
● 动力电池仓及充电桩工作温度及非正常工作时产生的烟雾、火焰、火苗监测并报警。
● 电力设备：检测高压接头、开关柜触点等部位的异常温升，预防电弧、短路事故 ；
● 机械与电机监控：监测轴承、齿轮箱、电机定子/转子温差，实现故障预警 ；
● 电子制造：对PCB板进行“热CT扫描”，定位虚焊、短路等微小缺陷，提升良品率；
● 石油化工与冶金：监控管道堵塞、反应釜热斑、储罐液位及钢水包状态，保障生产安全；
● 动力电池仓及充电桩工作温度及非正常工作时产生的烟雾、火焰、火苗监测并报警。
2. 安防与消防设备：全天候监控与应急救援
凭借穿透烟雾、无视光线的能力，红外热成像模组在夜间监控和火场搜救中发挥关键作用；
● 周界防护：在全黑、雾霾环境下识别入侵人员或动物，广泛用于边境、厂区、变电站等场所 ；
● 森林火险预警：通过无人机搭载热成像模组，远距离发现隐火点，实现早期扑救 ；
● 消防救援：帮助消防员在浓烟中定位火源、被困人员及安全通道，提升救援效率与安全性 。
● 周界防护：在全黑、雾霾环境下识别入侵人员或动物，广泛用于边境、厂区、变电站等场所 ；
● 森林火险预警：通过无人机搭载热成像模组，远距离发现隐火点，实现早期扑救 ；
● 消防救援：帮助消防员在浓烟中定位火源、被困人员及安全通道，提升救援效率与安全性 。
3. 医疗与健康设备：非接触式体温监测与辅助诊断
基于人体自然红外辐射特性，热成像模组可用于体温筛查与生理状态评估。
4. 智能家用与商用电器：人员存在、活动状态感知与精准测温精确控温
随着成本下降和技术小型化，红外热成像模组正进入大众消费市场；
● 智能手机扩展功能：部分手机通过外接或内置模组实现夜视、测温功能 ；
● 智能家电控制：感知人体 presence，自动调节空调、照明，提升能效与舒适度；
● 家庭安防监控：实现24小时无光监控，特别适用于老人、儿童夜间活动看护；
● 商业厨电：高功率IH电磁炉/炒菜机 非接触式进行IH磁能发热盘及锅胆精准测温与精确控温，食物烹饪中的温度通过非接触式测温进行精准测温与精确控温让食物在最佳的温度中进行烹煮，以达到最佳口感 ；
● 家用厨电：集成灶/抽烟机 通过非接触式测温进行精准测温与精确控温来判定点火后，锅在不在灶具上，锅在灶具上是否在干烧的安全监控，食物烹饪中通过烟雾扩散范围和浓度及温度高低来进行抽烟机的风机转速与功率调整，达到最佳的排烟效果，保持厨房环境达到最佳 ；
● 微波炉：全方位/多温点监控食物在微波电器中食物烹饪过程的温度；
● 智能冰箱:仓室控温。
● 智能手机扩展功能：部分手机通过外接或内置模组实现夜视、测温功能 ；
● 智能家电控制：感知人体 presence，自动调节空调、照明，提升能效与舒适度；
● 家庭安防监控：实现24小时无光监控，特别适用于老人、儿童夜间活动看护；
● 商业厨电：高功率IH电磁炉/炒菜机 非接触式进行IH磁能发热盘及锅胆精准测温与精确控温，食物烹饪中的温度通过非接触式测温进行精准测温与精确控温让食物在最佳的温度中进行烹煮，以达到最佳口感 ；
● 家用厨电：集成灶/抽烟机 通过非接触式测温进行精准测温与精确控温来判定点火后，锅在不在灶具上，锅在灶具上是否在干烧的安全监控，食物烹饪中通过烟雾扩散范围和浓度及温度高低来进行抽烟机的风机转速与功率调整，达到最佳的排烟效果，保持厨房环境达到最佳 ；
● 微波炉：全方位/多温点监控食物在微波电器中食物烹饪过程的温度；
● 智能冰箱:仓室控温。
==
|
特性
|
参数
|
技术指标
|
|
基本特性
|
工作电压
|
5V/DC
|
|
IR波长
|
8-14um
|
|
|
有效像素数
|
16*16=256 Pixels
|
|
|
最大帧率
|
8 FPS
|
|
|
测温范围
|
（-40°C to 150°C）
|
|
|
视角
|
72 °DFOV
|
|
|
侦测特性
|
距离范围 72°
|
直径1米，半径0.5-0.8米
|
|
目标识别
|
人与物体
|
|
|
温度测量误差
|
0.05℃（ Tamb=25℃，Tobj=25℃）
|
|
|
温度测量精度
|
up to +/-2°C
|
|
|
最佳测量温度范围
|
（-0 < 150°C）
|
|
|
最大测量温度范围
|
（-20 < 200°C）
|
|
|
工作温度
|
（0 < 85°C）
|
|
|
供电
|
供电范围
|
4.5~6V/DC
|
|
功耗
|
工作状态
|
50mW
|
|
通讯方式
|
信号输出
|
I2C
|
|
结构
|
外形尺寸
|
26*18*15mm
|
|
其它参数
|
工作温度
|
(-20 - 60°C)
|
|
储存温度
|
(-40℃至+ 85℃)
|
|
|
储存时效
|
3000小时
|
|
|
使用寿命
|
50000小时
|
|
|
相对湿度
|
(20%~75%)
|
