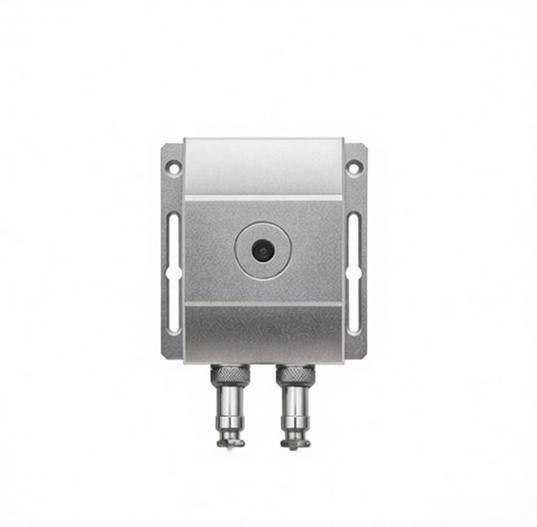

80*62红外热成像传感器

CSPTP18062是集红外点陈测温和⽹络传输为⼀体的新⼀代测温仪，具有红外点阵快速测温、⽹络传输、超限报警、红外成像等功能. 设备内置⾼灵敏度红外探测器，可以有效探测温度变化，对环境中的⽬标进⾏精准测温。矩阵式红外测温仪是不接触⽬标就可以测出物体的表⾯温度的，这样可以让⽤⼾⾮常⽅便的测量难以接近或移动的⽬标。由于是⾮接触测量，这样测量过程不会改变被测物体的温度，所以测量结果真实可靠。

产品特点

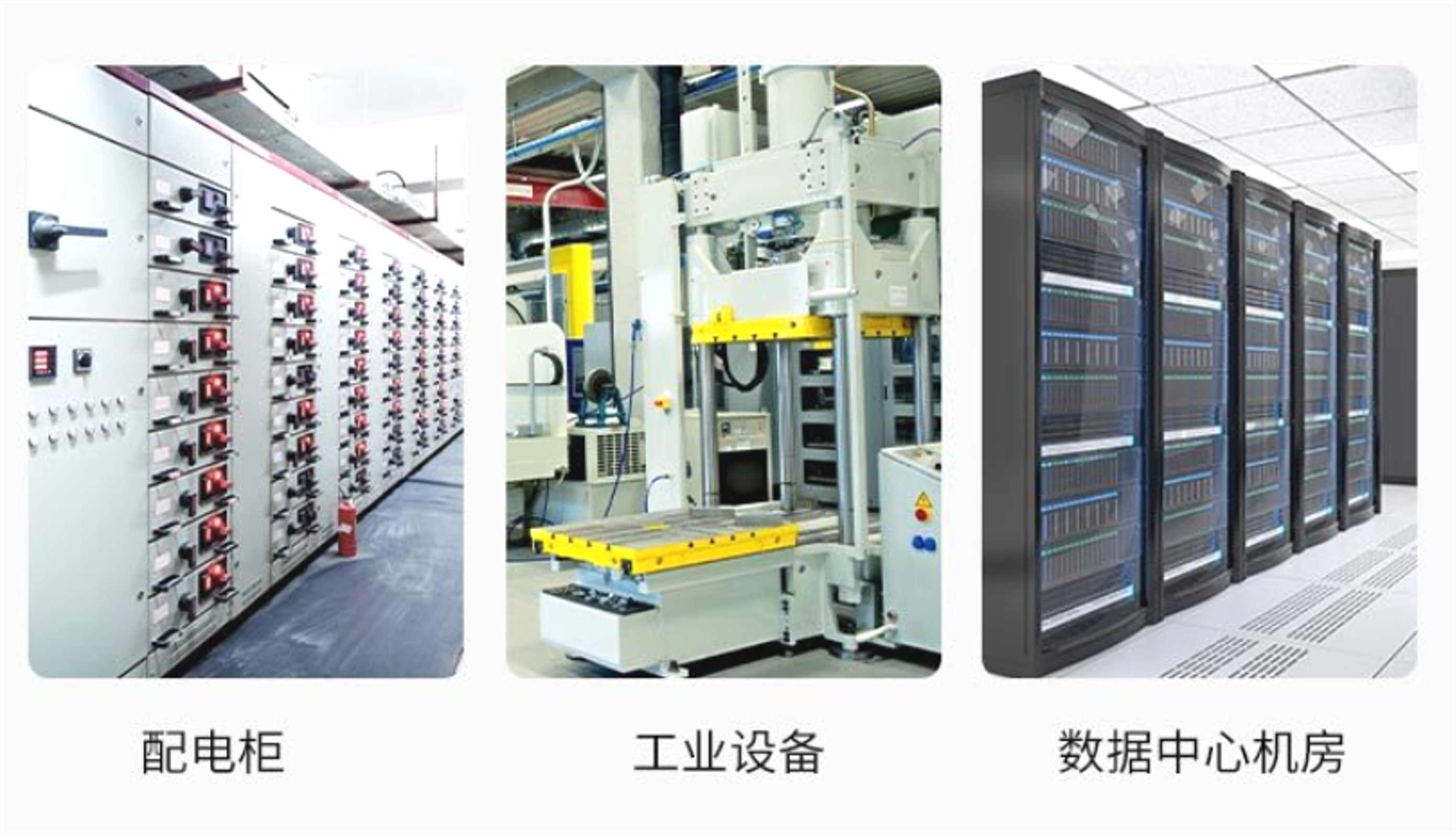

应用范围
技术参数

•工作电压：9~24V/DC
•高灵敏探头：80*62 光学分辨率
•防护等级: IP65
•输出方式：TCP、RJ45、RS485
•测温范围：-25°C ~ 400°C
•测温距离：≤3.5米
•温度测量精度：0.2~2℃ 与距离有关
•工作温度：-20°C ~ 65°C
•尺寸：L82*W68*H33mm

选配温度仪表热成像效果

CSPTP18062红外测温热成像传感器是一种基于‌长波红外（LWIR, 8–14μm）‌的低分辨率、高性价比热成像模组，专为‌嵌入式工业系统、边缘检测与预测性维护‌场景设计。其核心价值不在于高清成像，而在于以极低成本实现‌二维温度场实时感知‌，是智能制造、新能源与电力运维中“感知层”的关键组件。其工业典型应用场景为：‌

1. 电池模组热失控预警‌

在储能系统（ESS）、动力电池Pack内部或表面部署该传感器，可实时监测单体电池或模组的‌表面温度分布‌。当某区域因内短路、虚焊或电解液泄漏引发局部温升（>5℃异常）时，系统可触发多点温度比较报警，实现‌热失控前兆的早期识别‌，避免热蔓延与起火爆炸。
▶ 实际价值：相比单点测温，80×62阵列可定位“热斑”位置，避免误报，提升预警精度。

2‌. 电气柜与配电系统状态监测‌

安装于低压配电柜、端子箱、断路器柜内，持续监测‌接线端子、母排、接触器、电容‌等关键部位的温度分布。对因接触不良、过载、氧化导致的局部过热（如>70℃）进行自动识别与报警，实现“无人值守”式预防性维护。
▶ 典型部署：贴装于柜体侧壁或顶部，视场角覆盖主要发热元件。

‌3. 光伏组件热斑检测‌

在光伏电站巡检机器人或固定式监测系统中集成该传感器，可对‌整列光伏板‌进行非接触扫描。热斑（温度高于周边6.5℃以上）在热图中清晰呈现，帮助运维人员快速定位‌隐裂、遮挡、旁路二极管失效‌等缺陷，提升发电效率与安全等级。

‌4. 通信机架与服务器机房温控‌

部署于通信基站、数据中心机柜内部，监测‌电源模块、交换芯片、光纤收发器‌的温升趋势，识别散热不良区域，优化风道设计，防止因局部过热导致设备宕机。

‌5. 工业设备预测性维护‌
用于‌电机轴承、泵体、传动链、液压系统‌等旋转设备的表面温度监测。通过长期采集温度分布数据，建立“正常温场模型”，异常温升模式可触发AI算法预警，实现从“定期检修”到“按需维护”的转变。

6. 环境温度及烟雾、火焰、火苗监测
–机房、仓库
–地下通道/楼宇管道
-新能源备用电站
• 工业制造过程环境消防安全监控
• 工业制造产品老化加速设备

7. 智能家居/酒店替代摄像头做无隐私人员安全(非法入侵/人员跌倒/有无在床&掉床/人员数量/活动状态/人员体表异常等)监测

特性	参数	技术指标
基本特性	工作电压	9-24V/DC
	IR波长	8-14um
	有效像素数	80*62=4960 Pixels
	最大帧率	8 FPS
	测温范围	（-40°C to 350°C）
	视角	76*38°DFOV
侦测特性	距离范围	直径3米，半径1.5米
	目标识别	人与物体
	温度测量误差	0.05℃（ Tamb=25℃，Tobj=25℃）
	温度测量精度	up to +/-2°C
	最佳测量温度范围	（-20 < 200°C）
	最大测量温度范围	（-40 < 350°C）
	工作温度	（0 < 85°C）
通讯方式	信号输出	RJ45.RS485
其它参数	工作温度	(-20 - 60°C)
	储存温度	(-40℃至+ 85℃)
	储存时效	3000小时
	使用寿命	50000小时
	相对湿度	(20%~75%)
