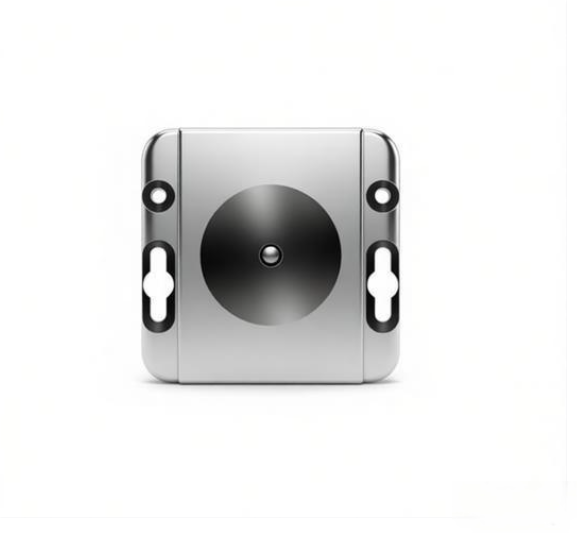

32*32红外热成像传感器

CSPTP13232是集红外点陈测温和⽹络传输为⼀体的新⼀代测温仪，具有红外点阵快速测温、⽹络传输、超限报警、红外成像等功能. 设备内置⾼灵敏度红外探测器，可以有效探测温度变化，对环境中的⽬标进⾏精准测温。矩阵式红外测温仪是不接触⽬标就可以测出物体的表⾯温度的，这样可以让⽤⼾⾮常⽅便的测量难以接近或移动的⽬标。由于是⾮接触测量，这样测量过程不会改变被测物体的温度，所以测量结果真实可靠。

产品特点
应用范围
技术参数

•工作电压：12~24V/DC
•高灵敏探头：分为 16*16 、32*24 两种光学分辨率
•防护等级: IP65
•输出方式：RJ45、RS485
•测温范围：-25°C ~ 400°C
•测温距离：≤3.5米
•温度测量精度：0.5~5℃与距离有关
•工作温度：-20°C ~ 65°C
•尺寸：L64*W64*H23mm

选配温度仪表热成像效果

CSPTP13232款红外测温热成像传感器虽分辨率有限，但凭借‌低成本、低功耗、数字输出、易集成‌的特性，在工业边缘感知领域实现从“点测温”到“温场感知”的关键跃迁。其工业价值不在于成像清晰度，而在于为自动化系统提供‌二维温度分布数据流‌，支撑预测性维护、安全预警与工艺优化。其工商业典型应用场景为：

1‌. 锂电池模组热失控早期预警‌

在储能系统或动力电池Pack内部，将传感器贴装于模组侧壁或极耳区域，实时采集1024点温度矩阵。当某区域因内短路或接触不良引发‌局部温升＞5℃‌，系统可触发多点温差报警，精准定位“热斑”位置，避免单点误报。相比传统热电偶，该方案实现‌面级监控‌，响应更快、覆盖更全，已用于宁德时代、比亚迪等供应链的产线在线检测。

2‌. 电气柜/配电系统热点智能巡检‌

安装于低压配电柜内壁，持续监测断路器触点、母排连接端子、电容组等易发热元件的温度分布。系统自动识别‌异常温升区域‌（如＞70℃），并生成热图报告上传至SCADA平台。某深圳电子制造厂部署后，因接触不良引发的非计划停机减少63%，维护频次从月度巡检降至季度抽检。

3‌. PCB板级缺陷自动诊断‌

集成于SMT贴片后AOI检测站，对刚完成回流焊的电路板进行‌非接触式热图扫描‌。通过比对标准温场模型，自动识别：

MOSFET过热（功率损耗异常）
LDO压降区温升超标
走线电流密度不均导致的局部热点
虚焊点（热阻高、散热慢）
该方案替代传统热电偶点测，检测效率提升5倍，误检率下降至0.8%以下。

4‌. 注塑与包装产线工艺一致性监控‌
在塑料注塑机模具出口处部署传感器，监测制品表面温度均匀性，确保冷却时间达标，防止变形。在食品包装线，用于检测热封口温度一致性，避免因温度波动导致密封失效或材料烧焦，符合ISO 13485医疗包装标准。

‌5. 低精度人体测温终端‌

用于闸机、人脸通道、门禁系统中的‌快速体温筛查‌，在1–1.5米距离内实现非接触式初筛。虽精度低于专业医疗设备（±1–2℃），但满足公共场所大规模体温初检需求，响应快、部署灵活。

6. 环境温度及烟雾、火焰、火苗监测

–工业机房
–变电站&变压器配电房
–新能源动力电池仓
–充电桩
–地下通道/楼宇管道/电力线榄

特性	参数	技术指标
基本特性	工作电压	9-24V/DC
	IR波长	8-14um
	有效像素数	32*32=1024 Pixels
	最大帧率	8 FPS
	测温范围	（-40°C to 450°C）
	视角	110*75°DFOV
侦测特性	距离范围	直径3米，半径1.5米
	目标识别	人与物体
	温度测量误差	0.05℃（ Tamb=25℃，Tobj=25℃）
	温度测量精度	up to +/-2°C
	最佳测量温度范围	（-20 < 200°C）
	最大测量温度范围	（-40 < 350°C）
	工作温度	（0 < 85°C）
通讯方式	信号输出	RJ45.RS485
其它参数	工作温度	(-20 - 60°C)
	储存温度	(-40℃至+ 85℃)
	储存时效	3000小时
	使用寿命	50000小时
	相对湿度	(20%~75%)
