非接触式红外温度传感器 

非接触式红外温度传感器

热传感器是利用辐射热效应，使探测器件接收辐射能后引起温度升高，进而使传感器中一栏与温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。

传感器介绍

在自然界中,当物体的温度高于绝对零度时，由于它内部热运动的存在,就会不断地向四周辐射电磁波，其中就包含了波段位于0.75～100μm 的红外线，红外温度传感器就是利用这一原理制作而成的。

温度是度量物体冷热程度的一个物理量，是工业生产中很普遍、很重要的一个热工参数，许多生产工艺过程均要求对温度进行监视和控制，特别是在化工、食品等行业生产过程中，温度的测量和控制直接影响到产品的质量和性能。

原理

红外线

红外线是一种人眼看不见的光线，但事实上它和其它任何光线一样，也是一种客观存在的物质。任何物体只要它的温度高于热力学零度，就会有红外线向周围辐射。红外线是位于可见光中红色光以外的光线，故称红外线。它的波长范围大致在0.75~100μm的频谱范围之内。

红外辐射

红外辐射的物理本质是热辐射。物体的温度越高，辐射出来的红外线越多，红外辐射的能量就越强。研究发现，太阳光谱的各种单色光的热效应从紫色光到红色光是逐渐增大的，而且最大的热效应出现在红外辐射的频率范围之内，因此人们又将红外辐射称为热辐射或者热射线。

传感原理

热传感器是利用辐射热效应，使探测器件接收辐射能后引起温度升高，进而使传感器中一栏与温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。多数情况下是通过赛贝克效应来探测辐射的，当器件接收辐射后，引起一非电量的物理变化，也可通过适当变化变为电量后进行测量。 [1]

举例介绍



CSTsensor(中测传感器）的红外热电堆温度传感器 CTFTO3901

概述

CSTsensor(中测传感器）的红外热电堆温度传感器 CTFTO3901系列是基于热电堆的硅基红外传感器。大量的热电偶堆集在底层的硅基上，底层上的高温接点和低温接点通过一层极薄的薄膜隔离它们的热量，高温接点上面的黑色吸收层将入射的放射线转化为热能，由热电效应可知，输出电压与放射线是成比例的，通常热电堆是使用BiSb和NiCr作为热电偶。

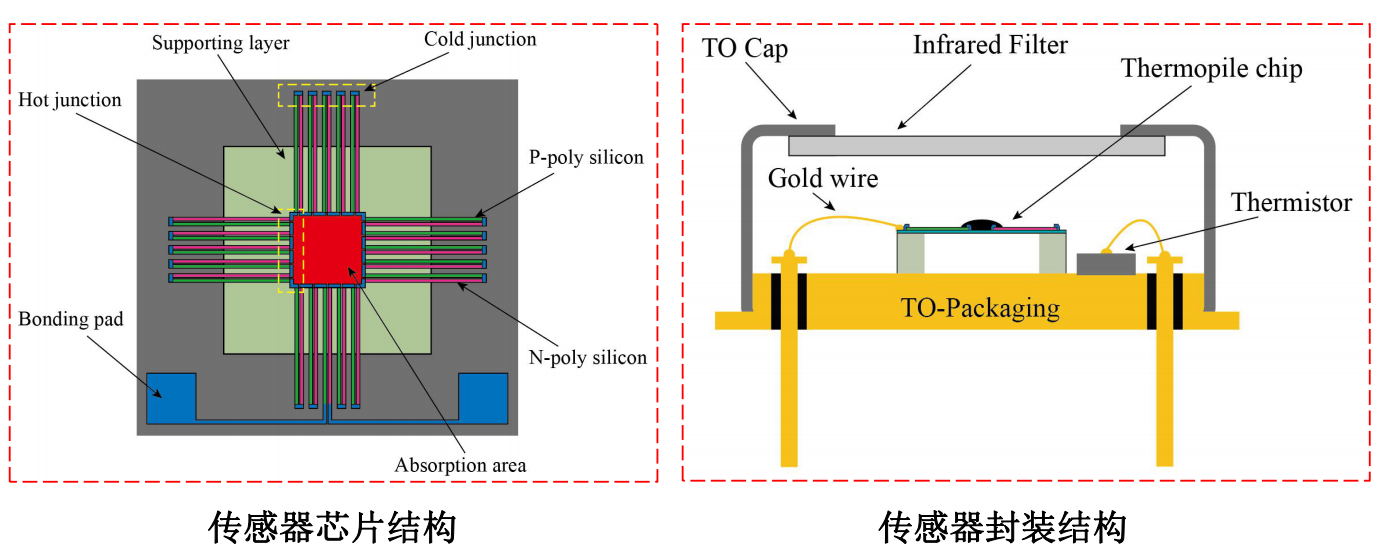

结构图

因为红外辐射特性与温度相关，可以使用不同的滤镜来测量不同的温度范围。成熟的半导体工艺是产品小型化，低成本化。为了满足某些应用，红外传感器开口视角可以设计成小至7°。







 CTFTO3901特点

高精度

高灵敏度（110V/W)高信噪比（Rs~50kΩ)

反应时间（40ms)





3901/3902

低成本薄膜工艺

高通红外滤波（>5.5μm)

标准TO39封装

内置Ni温度传感器（02/02sil)

7.27的小视角硅镜片（02sil)
